彩色高对比显示屏,高速扫描频率,UV双段对讲机KG-UV3Q使用评测

欧讯的KG-UV3Q从产品的配置和设计上看这是一款针对个人无线电玩家的对讲机(图1),也属于厂家高端产品线。作为新款高端产品配置了彩色液晶屏、屏幕底色和字体颜色多选功能(主频字体变大功能)、UHF/VHF双频段双守听电路设计、U/V跨段中继功能。作为新一代对讲机产品提升了发射功率,标配了语音加密、增加了电池容量,优化了液晶显示界面。个人用户和对讲机玩家的角度无论是外观还是功能和性能都上档次之作。
kg-uv3q

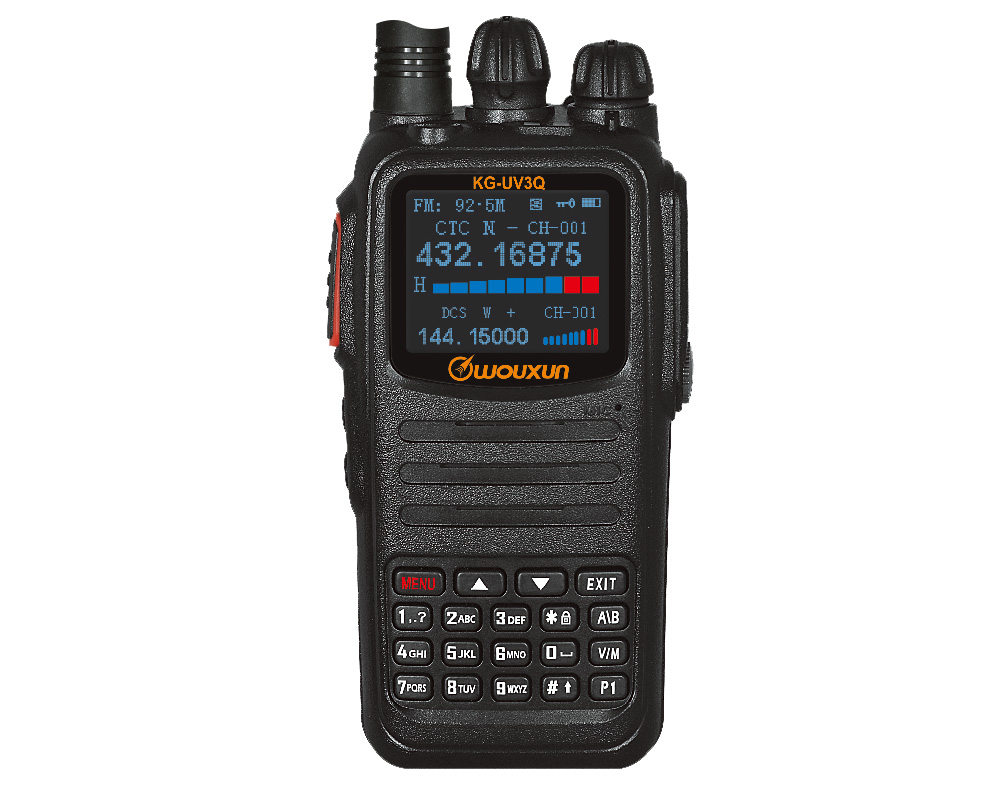

图1,KG-UV3Q外观

外观与设计
KG-UV3Q总体外形为传统商用对讲机的长条状设计,官方体积数据为64×41×130毫米。受传统军警用和商用对讲机的外形熏陶,长条状外观看上去更显得专业。UV3Q机身要小于MOTOROLA主流的商用对讲机如GP3688、xirP8268之类,比政府部门应用较多的MOTOROLA MTP850集群对讲机也要略小一点,个人使用握持感更佳。UV3Q机身较厚是因为他搭配了一块3200mAH的大容量电池,电池拿在手里就是挺厚实的一块,一般同类体积的对讲机只配1200~1800mAH的电池。UV3Q标配大容量电池主要是支持他的10W超大功率发射,高功率发射需要更大的电流和电池容量。

UV3Q正面是传统的三段式样式,上部是显示屏,中部是扬声器,下部是数字功能键盘。中部和顶部位置的扬声器位置设计通常有利于声场传播,绝大部分注重音质的商用对讲机都采用这类设计。顶部分布者SMA-J型天线插座、360度旋转的频率频道旋钮、音量兼电源总开关、手电筒照明灯、收发状态指示灯,看上去满满当当的挺有科技感(见图2)。UV3Q一侧为PTT按键和两个可选择定义的按键。另一侧为外接耳机麦克风接口。设计上采用了商用对讲机的盖板设计并有防水设计,这样的设计比传统使用的橡胶塞不易老化损坏更耐用。UV3Q的外接耳机话筒兼容欧讯其他机型,为3.5+2.5的耳机插杆,并未使用触点+盖板的设计。在耳机盖板和电池触点处UV3Q都做了防水设计,但UV3Q官方没有宣称其具有高等级防水性能。

..

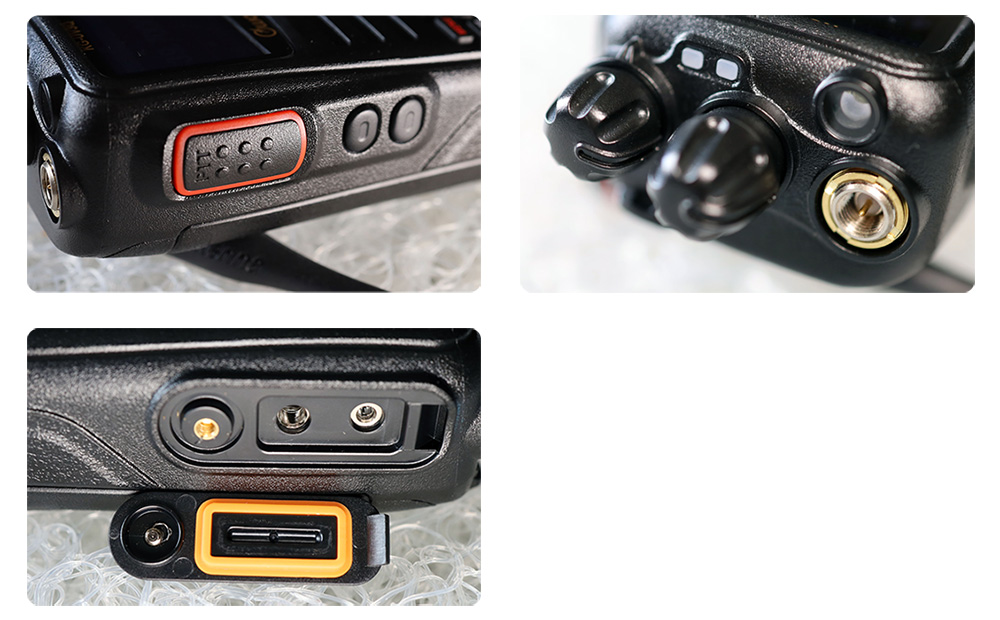

图2,UV3Q的三视图,顶部+左侧+右侧
KG-UV3Q原厂标配一条长度约21cm长的V/U双频软橡胶天线(见图3)。由于包含VHF频段为了确保天线发射效率所以天线比较长一些。UV3Q天线长度约是主机的2倍,配合长条状机身还算协调。如果用户只使用UHF又不喜欢长天线可自行选购短的UHF单频天线,UV3Q天线座接口是SMA-J,与大部分现代商用对讲机相同,换其他样式的天线还是很方便的。
..

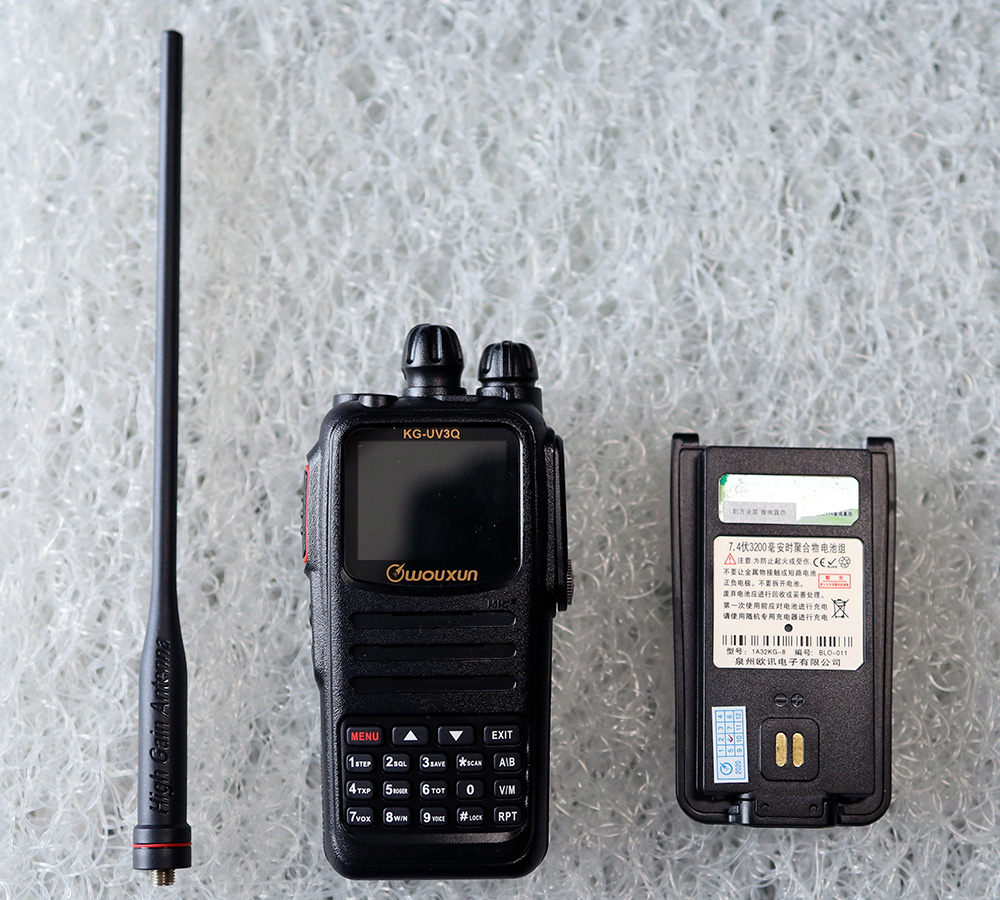

图3,天线和电池外观

产品特点
KG-UV3Q配置的彩色液晶屏是其最大的亮点之一(见图4)。彩色液晶屏已渐渐成为高档对讲机的标配,UV3Q的彩色液晶屏出彩之处不在于面积大,而在于其显示界面设计。UV3Q显示方式融入时下智能手机显示很时髦的"黑暗模式",可设定液晶屏类似反白显示的效果。UV3Q显示界面采用大频率字体显示,主频和副频显示逻辑清晰,并分用不同样式的信号表。
..

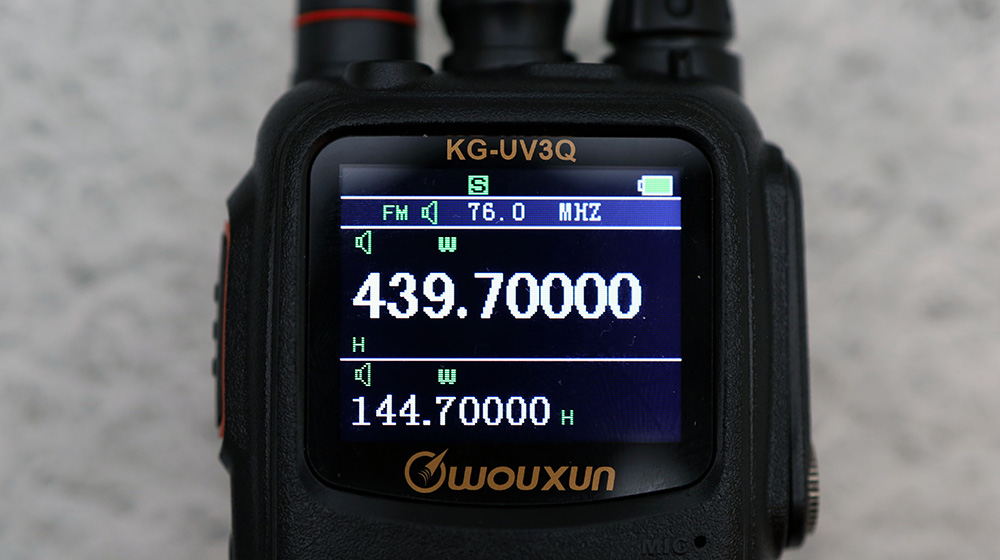

图4,液晶屏显示
KG-UV3Q另一大亮点是最高提供10W射频功率发射。目前市面上主流手持对讲机都是4~5W的发射功率,10W发射功率输出虽然不是UV3Q首创但也算是走在前列。从实用的角度10W发射功率比5W发射提升效果有限,但多个超大功率选项用户心里总是喜闻乐见的。UV3Q在设定中提供中功率档,此时输出功率限定为5W。10W的UV3Q配合车载天线和外接手持话筒在车中使用堪比一个小车载电台。

标配语音加密是KG-UV3Q另一亮点。UV3Q属于模拟对讲机,尽管支持亚音功能但在传统FM模拟制式下通讯信息保密方面具有天生的短板。为了弥补这一短板,业界主流的做法就是端对端的加密措施。市场上很多所谓加密的对讲机很多是选配功能,而且高级加密功能价格昂贵。UV3Q标配的是模拟语音倒频谱方式,虽然密度不算高但依然实用,对于窃听者来说语音可懂度大大下降。作为个人通信工具多一层防护总是好的。

KG-UV3Q中继功能提供V/U跨段转发,并提供一系列细节设定如跨段定向、跨段双向、中转监听、中继提示音等。KG-UV3Q除了支持常规模拟亚音和数字亚音,还支持非标准亚音。非标亚音可手动直接输入频率。此外UV3Q还提供亚音扫描功能,供无线电玩家侦测亚音之用,方便与其他品牌型号的商用对讲机配对使用。

电路设计
KG-UV3Q是一台VHF+UHF支持双频段工作的手持对讲机。设计双通道接收电路,即可以同时独立接收两个频率信道的信号,实际工作相当于开了两台对讲机接收。这个功能在商用对讲机上实用性不大,但对很多对讲机玩家来说这是很好玩的功能,用户能同时接受一个私有频道和一个公众热门频道或本地中继,同时双通道接收电路设计的对讲机在业余电台界是产品档次的金标准。双接收通道的电路设计附加的好处是为跨段中继提供技术可能性。UV3Q作为针对个人无线电玩家设计的产品还为每个接收通道都配备了精细的信号强度,不但实用而且好看。UV3Q还有一个独立的FM收音机接收电路可用于调频广播的接收,属于国产对讲机很流行的一个附加功能也颇为实用。

KG-UV3Q提供10W发射功率,在手持对讲机中属于超大功率输出。UV3Q也提供了中功率5W和小功率1W实用级别的功率输出设定选择。高功率发射时需要较大的电流,实测在3.1A左右,为此需要较大容量和电压电池的支持。UV3Q标配3200mAH@7.4V锂电池,电池容量在手持对讲机中算很大的,由此带来的额外福利是对讲机超长的待机时间。UV3Q待机功耗控制得不错,亮屏待机耗电在150mA左右,彩色液晶屏没有想象中的特别耗电。UV3Q音频电路为500mW,配合口径不算小的扬声器,音量和音质都杠杠的,不逊色于大部分商用对讲机。

性能测试
KG-UV3Q收发频率400.000~479.9995MHz和136.000~174.9995MHz,能显示的频率都能接收和发射,频率范围覆盖业余无线电台、海事、商用、公众对讲机等常用频段。UV3Q支持25KHz间隔和12.5KHz间隔发射带宽标准,在设置菜单中可设定。另外UV3Q支持独立的FM调频广播接收。

KG-UV3Q高功率发射电流3.1A@435.000MHz,亮屏待机电流150mA,灭屏待机电流120mA,省电待机电流30mA。配合3200mAH电池了理论待机时间和实际待机时间都很棒。实测满电状态下发射功率如下表

UHF频段
400MHz 410MHz 420MHz 430MHz 440MHz 450MHz 460MHz 470MHz
9.0W 9.2W 9.2W 9.7W 9.6W 9.2W 9.0W 9.4W

VHF频段
136MHz 140MHz 145MHz 146MHz 148MHz 150MHz 160MHz 174MHz
10.3W 9.6W 9.9W 10.0W 9.8W 9.7W 9.5W 8.9W

KG-UV3Q接收灵敏度 VHF 0.180μV @145.100MHz ,UHF 0.177μV @435.100MHz,都属于上乘水平,比商用专业机灵敏度高,不弱于国外大牌业余电台机型。
信号条9个有效步进对应的电平表
第一格 第二格 第三格 第四格 第五格 第六格 第七格 第八格 第九格
-122dBm -121dBm -119dBm -116dBm -114dBm -112dBm -111dBm -109dBm -107dBm

KG-UV3Q语音加密为模拟语音加密,共提供8组加密码,实测加密有效。KG-UV3Q频率扫描性能,我们在430~440MHz之间设置12.5KHz步进顺序扫描总共800个信道,总耗时约140,得出扫描速度为5.7step/s。

使用体验
KG-UV3Q外形美观有专业对讲机的风采,凭借彩色液晶屏给人第一眼就有上档次的感觉。整体大小适中,由于机身略厚也略重所以握持感有专业对讲机的味道(见图5)。UV3Q基本操作传承传统对讲机的经典设计容易上手,开关由音量旋钮兼任,音量由旋钮直接调节,方便快速降低音量或关闭对讲机。UV3Q液晶屏很好看也很好用,不但提升产品档次显示内容也赏心悦目。笔者很喜欢这样简洁明快的界面设计和黑底白字(可设定)的色彩搭配,配合白色背光键盘在夜间有信号时一起自动亮起煞是好看。
..

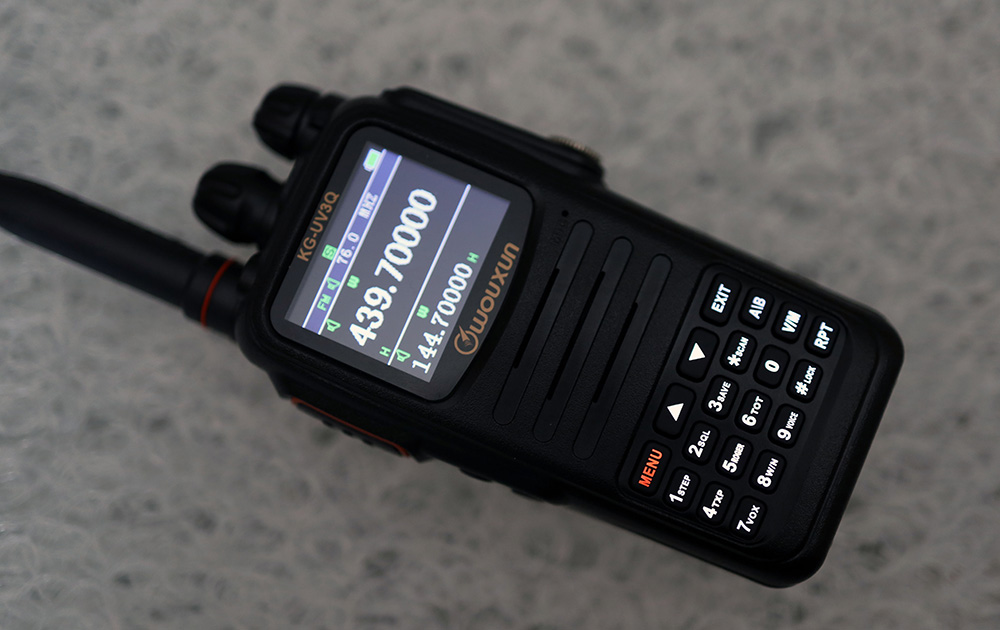

图5,暗环境下的屏幕和键盘
KG-UV3Q的PTT按键上有红色的装饰纹路,平时起装饰的作用,对于使用对讲机的外行人员能起到标识PTT键位置的作用。作为私人用对讲机常常借给没有对讲机使用经验的人使用,指导他们使用PTT压讲键很容易表述和识别,这是一个挺实用的设计。

KG-UV3Q可工作于频率模式和频道模式下,适合不同应用场景,对于对讲机外行和临时使用者频道模式最适合不过。对于对讲机玩家在频率模式下直接通数字键盘频率输入是他们的最爱。UV3Q提供999个存储信道并且信道名称可编辑,数量足够多,对讲机玩家可存储各种已知频道数据。

UV3Q通讯发射稳定,接收语音还原洪亮,接收效果不比商用专业对讲机差。UV3Q接收灵敏度比主流商用对讲机高,与国外大牌业余电台机型相当,基本收发性能不弱于国外大牌业余电台机型,外加10W超大功率发射特色。UV3Q具有双通道接收功能,可当两台接收对讲机之用,这对于无线电玩家和新到手的用户比较喜欢。笔者很高兴的发现UV3Q通过短按RPT键可切换至单通道接收模式,单通道模式在很多日常常规应用中更为实用。

中继功能是对讲机玩家的最爱,UV3Q在这方面做得很强,使用起来非常贴心,实用程度和可玩性超过了大部分进口大牌机型。UV3Q的中继功能在VHF频段和UHF频段间转发,而且转发规则在多个菜单中可设置,适合多种应用场景。手台的中继功能可以将手台接在室外天线上,有利于接收远处的信号,然后转发到本地频道上,这样在家里任何位置利用另一部本地频道的手台就能收听到原来只有室外天线才能接收到的通信,如果采用双向转发,本地频道的手台就成为一个无线手持话筒。


...
